Сплав преміум-класу з контрольованим розширенням – еквівалент 4J29, Nilo K, 1.3981 – доступний у прутку, трубі, дроті, листі та плиті
Ми є прямим китайським виробником сплаву для ущільнення скла зі сплаву Kovar 4J29 (UNS K94610, ASTM F15), який відомий у всьому світі під різними еквівалентними позначеннями – 4J29 (Китай), Nilo K (Великобританія), W.Nr. 1.3981 (Німеччина), 29HK (Росія) і Dilver P0 (Франція). Незалежно від того, з яким стандартом ви працюєте, ми постачаємо однакові високоякісні матеріали в усіх формах продукції – круглі прутки, прецизійні труби, тонкий дріт, смуги, листи та важкі пластини – індивідуального діаметру, довжини, товщини та ширини, усе за найкращими цінами безпосередньо на заводі та швидкими термінами виконання.
Наш сплав Kovar Alloy 4J29 (UNS K94610, ASTM F15) розроблено відповідно до теплового розширення боросилікатного скла та глиноземної кераміки (КТР: 4,6–5,2 × 10⁻⁶/K при 30–400 градусах), забезпечуючи надійні герметичні з’єднання в аерокосмічній, напівпровідниковій та вакуумній промисловості. електроніки та медичних приладів. Незалежно від того, чи називаєте ви це ASTM F15, 4J29 або Nilo K, продуктивність і сертифікація повністю відповідають останнім редакціям ASTM F15, AMS 7727 і MIL‑I‑23011 клас 1.
Важлива примітка: 4J29 є стандартним еквівалентом для ASTM F15 сплаву Kovar. Інші марки для ущільнення скла, такі як 4J33, 4J45, належать до сімейства сплавів типу Ковар, але мають інші властивості теплового розширення, які не можуть бути замінені на ASTM F15-K94610. Перед замовленням підтвердьте необхідний клас.
Доступні форми та послуга нестандартного розміру
Ми не обмежуємо вас однією формою. Виберіть форму, яка відповідає вашому виробництву – усі виготовляються з тим самим складом і властивостями, що й ASTM F15 / UNS K94610 / 4J29:
| Форма | Доступні розміри |
|---|---|
| Круглий стрижень (також постачається як 4J29, Nilo K) | Діаметр 0,5 мм – 600 мм, довжина до 6000 мм |
| Пряжка прецизійного шліфування (допуск ±0,003 мм, обробка поверхні 32 мкдюйма Ra) | Те саме, що й вище |
| Труба/труба (еквівалентно трубі 1,3981, трубі 29HK) | Наружний діаметр 6 мм – 630 мм, товщина стінки 0,5 – 100 мм |
| Провід (також відомий як провід 4J29, провід Nilo K) | Діаметр 0,02 мм – 8 мм (бухти або прямі відрізки) |

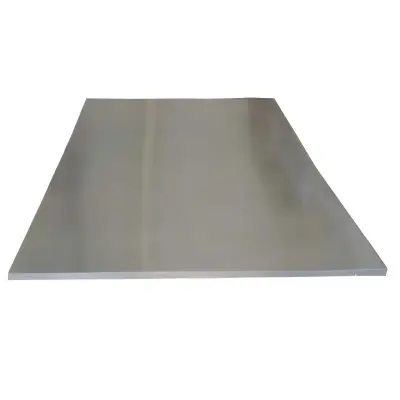

| Лист / стрічка / котушка (відповідає ASTM F15, UNS K94610) | Товщина 0,1 – 150 мм, ширина до 1200 мм |
| Плита (важкі секції) | Товщина більше або дорівнює 150 мм, індивідуальні розміри |
| Плоский брусок / прямокутник | Спеціальна ширина × товщина |
Спеціальні допуски, спеціальна обробка поверхні та спеціальні послуги термічної обробки доступні для пробних зразків і масових замовлень. Усі розміри можна адаптувати до ваших креслень. Ми також пропонуємо послуги різання, шліфування, полірування та термічної обробки – все для того самого матеріалу, незалежно від того, замовляєте ви його як ASTM F15, 4J29 або Nilo K.
Технічні характеристики – Kovar Alloy 4J29 (UNS K94610, ASTM F15)
Хімічний склад (мас.%) – спільний для всіх еквівалентних марок
| елемент | ASTM F15 / UNS K94610 | 4J29 (GB) | Ніло К (Великобританія) | 1.3981 (DIN) |
|---|---|---|---|---|
| Нікель (Ni) | 28.5 – 29.5% | 28.5 – 29.5% | ~29% | 28.5 – 29.5% |
| Кобальт (Co) | 16.8 – 17.8% | 16.8 – 17.8% | ~17% | 16.8 – 17.8% |
| Залізо (Fe) | Баланс | Баланс | Баланс | Баланс |
| Марганець (Mn) | Менше або дорівнює 0,50% | Менше або дорівнює 0,50% | Менше або дорівнює 0,50% | Менше або дорівнює 0,50% |
| Кремній (Si) | Менше або дорівнює 0,20% | Менше або дорівнює 0,20% | Менше або дорівнює 0,20% | Менше або дорівнює 0,20% |
| Карбон (C) | Менше або дорівнює 0,04% | Менше або дорівнює 0,04% | Менше або дорівнює 0,04% | Менше або дорівнює 0,04% |
Фізичні та механічні властивості (відпалені) – ідентичні для всіх стандартів
| Власність | Значення |
|---|---|
| Щільність | 8,16 – 8,36 г/см³ |
| КТР (30–400 градусів) | 4.6 – 5.2 × 10⁻⁶/K |
| Міцність на розрив | Більше або дорівнює 520 МПа |
| Межа текучості (0,2%) | Більше або дорівнює 240 МПа |
| Подовження | Більше або дорівнює 25% |
| Твердість (Роквелл B) | ~75 |
Чому варто обрати наші вироби зі сплаву Kovar Сплав Kovar 4J29 (UNS K94610, ASTM F15)?
Повна сертифікація та відстеження
Кожне постачання містить сертифікат прокатного випробування (MTC), який підтверджує відповідність стандартам ASTM F15, AMS 7727 і MIL‑I‑23011 клас 1. Ми чітко вказуємо еквівалентний клас (наприклад, 4J29 або Nilo K) у сертифікаті, щоб ваша команда якості могла перевірити відповідність вашим місцевим стандартам.
Пряме заводське ціноутворення
Виробляючи власне виробництво, ми усуваємо посередників. Наші ціни стабільно на 15–30% нижчі, ніж у американських і європейських постачальників на той самий сертифікований матеріал – незалежно від того, називаєте ви його UNS K94610 чи 4J29.
Швидке виготовлення на замовлення – від 5 до 7 днів
Стандартні розміри відправляються протягом 48 годин. Нестандартні розміри зазвичай готові через 5–7 робочих днів – набагато швидше, ніж 60–90 днів, які вказують багато західних заводів. Ми навіть можемо позначити на упаковці бажану назву сорту (наприклад, «4J29») для легкої ідентифікації.
Суворий контроль якості
Кожна партія проходить спектрохімічний аналіз, ультразвуковий контроль, перевірку розмірів і випробування якості поверхні, щоб гарантувати, що наш матеріал ASTM F15 точно відповідає вимогам його еквівалентів, таких як 4J29 і 1.3981.
Доступні форми та налаштування
Ми постачаємо Kovar Alloy 4J29 (UNS K94610, ASTM F15) у широкому діапазоні форм і нестандартних розмірів:
| Форма | Опції |
|---|---|
| Круглі бруски | Діаметр 2,0 мм – 100 мм, довжина до 6000 мм |
| Стрижні та дроти | Нестандартні діаметри та довжини |
| Смуги та листи | Товщина та ширина на замовлення |
| Труби та труби | Спеціальний OD, ID, товщина стінки |
| Спеціальні компоненти | Механічна обробка деталей за кресленнями замовника |
| Інші форми | Шестигранник, квадрат, фланці, поковки |
Міжнародні еквіваленти
Kovar Alloy 4J29 відомий у всьому світі під кількома найменуваннями:
| Країна / регіон | Позначення |
|---|---|
| Китай (GB) | 4J29 |
| США (UNS / ASTM) | UNS K94610 / ASTM F15 |
| Великобританія | Ніло К |
| Німеччина (DIN) | 1.3981 / Vacon 12 |
| Японія | KV-1 |
| Франція | Dilvar P0 / Ni29Co17 |
| Росія | 29HK, 29HK-ВИ |
| міжнародний | FeNi29Co18 |
Приклад: слиток Kovar нестандартного розміру, поставлений замовнику з аерокосмічної галузі США – замовлений як еквівалент 4J29
Передумови проекту
- Замовник:Провідний виробник аерокосмічних компонентів із сертифікатом AS9100 у Сполучених Штатах
- Вимоги:Їм були потрібні круглі бруски ASTM F15 Kovar (еквівалент 4J29 і Nilo K) нестандартного діаметру 38,10 мм (1500″) з допуском ±0,025 мм для обробки герметичних корпусів роз’ємів, які використовуються в системах супутникового зв’язку. Їх команда інженерів була знайома з позначенням 4J29 від попередніх китайських постачальників, тому ми підтвердили, що наш матеріал на 100% взаємозамінний з 4J29, відповідаючи як стандартам ASTM F15, так і стандартам GB/T 15018.
- Їх існуючі постачальники в США вказали 12-тижневий термін виконання та ціни вище 85 доларів США/кг.
Наше рішення
- Форма: круглий пруток із прецизійним шліфуванням (ми також запропонували той самий матеріал у трубі чи дроті, якщо потрібно, але пруток був їхнім вибором)
- Діаметр: 38,10 мм, шліфований до ±0,025 мм
- Довжина: 3000 мм на шматок (нарізка на заготовки за запитом)
- Стан: відпалений (температура A) для оптимальної оброблюваності
- Сертифікація: повний MTC, що підтверджує ASTM F15 / UNS K94610 і перехресні посилання на стандарти 4J29 і Nilo K – зі звітами про хімічні та механічні випробування.
- Поверхнева обробка: максимум 32 мкдюйма Ra для стабільної обробки
Продукти та упаковка
Результати
- Термін виконання: 6 робочих днів від підтвердження замовлення до відправлення (проти . 12 тижнів)
- Економія: на 28% нижче поточних цін постачальників у США
- Результат якості: 100% пройшли вхідний контроль; замовник повідомив про нульову габаритну відмову в усьому замовленні на 500 кг.
- Повторний бізнес: з тих пір клієнт розмістив три додаткові замовлення загальною вагою понад 2000 кг, тепер також запитуючи про труби Kovar (1,3981 еквівалент) для свого наступного проекту.
| Пункт | Подробиці | |
|---|---|---|
| MOQ | 5 кг для смуг, листів і брусків; 2 кг для дроту; невеликі пробні замовлення прийнятні | |
| Час виконання | Товари на складі: 7-10 робочих днів; Індивідуальний покрій / спеціальні розміри: 15-25 робочих днів | |
| Порт FOB | FOB Шанхай / FOB Тяньцзінь (Китай); CIF і CFR доступні за запитом | |
| Умови оплати |
|
|
| Упаковка | Антикорозійний папір + водонепроникна пластикова плівка + дерев'яний ящик / фанерний піддон; експортне пакування для морських і повітряних перевезень | |
| Сертифікати | EN 10204 3.1 Звіт про випробування матеріалів (MTR), звіт про хімічні та механічні випробування; сертифікація ISO; підтримка сторонніх інспекцій |
Основні програми
| Промисловість | Додатки |
|---|---|
| Аерокосмічна промисловість і оборона | Герметики високого вакууму та високого тиску, космічні оптико-електронні прилади |
| Електроніка та напівпровідники | Корпуси інтегральних схем, корпуси транзисторів і діодів, силові лампи, мікрохвильові лампи |
| Оптоелектроніка | Волоконно-оптичні компоненти, лазерні пакети, оптичні пристрої |
| Автомобільний | Датчики, електронні блоки управління, герметична упаковка |
| Телекомунікації | ВЧ та мікрохвильові компоненти, герметичні корпуси |
| Медичні прилади | Корпуси імплантованих пристроїв, які потребують герметичного ущільнення |
Щоб отримати докладнішу інформацію про галузеве застосування нашого сплаву UNS K94610 ASTM F15-Kovar 4J29, відвідайте нашМодуль застосування продуктуe.
Керівництво по вибору
Більшість сплавів Ковар неможливо зміцнити термічною обробкою, вони можуть лише відновити корозійну стійкість і зняти напругу шляхом обробки розчином. Під час зварювання необхідний суворий контроль надходження тепла, ретельне очищення та достатній захист від аргону, а після зварювання необхідно виконати відпал для зняття напруги. Повільний процес охолодження4J34(менше або дорівнює 5 градусам/хв) і контроль швидкості деформації4J33це їхні відповідні «червоні лінії» процесу, які не можна перетинати.
- Об’єктом герметизації є тверде скло (наприклад, DM-308), з робочою температурою 20-450 градусів – виберіть4J29, яке є найдосконалішим, економнішим і максимально корисним рішенням.
- Об’єкт герметизації складається з 95% Al₂O₃ кераміки з робочою температурою -60~400 градусів і високими вимогами до магнітної стабільності (наприклад, прецизійні інструменти та магнітні датчики) – виберіть 4J33, чиї низькі магнітострикційні властивості є основною перевагою.
- Ущільнювальний об’єкт на 95% складається з кераміки Al₂O₃ з робочою температурою 400-600 градусів і вимагає стійкості до повзучості при високій температурі (наприклад, магнетрон, трубка біжучої хвилі, модуль IGBT) – оберіть 4J34, чия здатність до високотемпературного розширення та стабільність при високій температурі, що забезпечується високим вмістом кобальту, є незамінними.
Дерево рішень щодо вибору
Ви герметизуєте тверде боросилікатне скло (наприклад, DM-305, DM-308)?
Так →Виберіть 4J29 (Kovar)– галузевий стандарт для цієї програми
Ні → Перейдіть до кроку 2
Ви герметизуєте м’яке скло чи кераміку з вищим КТР?
Так →Розглянемо 4J42 (сплав 42)– низька вартість, відсутність кобальту
Ні → Перейти до кроку 3
Вам потрібне надзвичайно низьке теплове розширення для стабільності розмірів?
Так →Розглянемо 4J36 (інвар)– наднизький КТР, не для герметизації скла
Ні →Виберіть 4J29– найбільш універсальний і широко використовуваний прецизійний сплав
Щоб глибше зануритися в розгортання цього матеріалу в реальному світі, прочитайте нашу технічну статтю:Застосування сплаву Ковар 4J29 у напівпровідникових герметичних упаковках, де ми розглядаємо характеристики матеріалів, типові компоненти та важливі аспекти купівлі для напівпровідникового класу Kovar.
Про нас
HSMetal є спеціалізованим виробником і глобальним експортером прецизійних сплавів із контрольованим розширенням і герметичною герметизацією скло-метал. Наш основний портфель охоплює ASTM F15 Kovar Alloy (UNS K94610 / 4J29), а також повний спектр марок kovar, включаючи4J34, 4J33, 4J36і4J32.Ми постачаємо бруски, листи, поковки та інші напівфабрикати Kovar нестандартних розмірів для упаковки напівпровідників, оптоелектронних пристроїв, компонентів для вакуумного електронного запечатування, аерокосмічної, нафтохімічної та високоякісної промисловості для точного виробництва.
Ми суворо дотримуємося міжнародних стандартів матеріалів ASTM, UNS і GB. Наша власна лабораторія підтримує повний спектр перевірок, включаючи аналіз хімічного складу, перевірку PMI, випробування механічних характеристик, випробування коефіцієнта теплового розширення, перевірку твердості та неруйнівний контроль. Послуги з відпалу розчину та термічної обробки під час старіння доступні за кресленнями замовника. Надаються звіти про випробування повної партії (MTR), а стороння повторна спектроскопічна перевірка є прийнятною, щоб відповідати суворим вимогам аудиту якості для промислових і точних герметизацій.
Завдяки багатому світовому експортному досвіду доставки виробів зі сплавів Kovar нестандартних розмірів промисловим виробникам у Сполучених Штатах, Німеччині, Великобританії, Південній Кореї, Саудівській Аравії, ОАЕ та на ринки Південно-Східної Азії ми надаємо повну сертифікацію матеріалів і професійну технічну підтримку. Незалежно від того, чи потрібні вам стандартні розміри або деталі зі сплаву Kovar, виготовлені на замовлення, ми постачаємо простежувані, стабільні розміри та високонадійні матеріали для глобальних проектів герметизації.
Наша фабрика
Автоматична лінія холодного витягування прецизійних прутків із суперсплаву
Лінія виробництва безшовних труб
Виробнича лінія для волочіння зварювального дроту зі сплавів для високоякісного сплаву
Виробнича лінія безперервного відпалу металевої стрічки
Обладнання для лікування старіння
Волочильний верстат для стійки на голові
FAQ
Q1: Що таке сплав Ковар? Які його еквівалентні оцінки?
В: Kovar — це сплав з контрольованим розширенням нікель-залізо-кобальт (Fe-29Ni-17Co), розроблений для відповідності температурному розширенню боросилікатного скла та глиноземної кераміки, що забезпечує надійне герметичне з’єднання скла з металом і кераміки з металом. Наш матеріал ASTM F15 UNS K94610 повністю еквівалентний 4J29 (Китай GB/T 15018), Nilo K (Великобританія), W.Nr. 1.3981 (Німеччина DIN 17745), 29HK (Росія) і Dilver P0 (Франція).
Q2: Який хімічний склад і основні фізичні/механічні властивості 4J29?
A: Хімічний склад (мас.%): Ni 28,5–29,5, Co 16,8–17,8, C менше або дорівнює 0,03, Mn менше або дорівнює 0,50, Si менше або дорівнює 0,30, Cu менше або дорівнює 0,20, залишок Fe.
Типові властивості (відпалені): міцність на розрив більше або дорівнює 515 МПа, межа текучості більше або дорівнює 340 МПа, подовження більше або дорівнює 30%; щільність 8,17 г/см³; середній коефіцієнт теплового розширення (20–450 градусів) 4,6–5,2×10⁻⁶/градус, що точно відповідає твердому боросилікатному склу (DM305/DM308); Точка Кюрі ~430 градусів, зі стабільною низькотемпературною структурою та мінімальним ризиком фазового перетворення.
Q3: Які форми продукту та індивідуальні розміри ви пропонуєте?
A: Ми постачаємо сплав ASTM F15 Kovar у всіх формах: круглі прутки (діаметром 0,5 – 600 мм), прутки з прецизійним шліфуванням (допуск ±0,003 мм), труби (наружний діаметр 6 – 630 мм), дріт (діаметром 0,02 – 8 мм), листи/смуги/котушки (товщиною 0,1 – 150 мм), пластини (більше або дорівнює товщиною 150 мм) і плоских брусків. Усі розміри можна налаштувати відповідно до ваших креслень, довжина до 6000 мм.
Q4: Які основні характеристики 4J29 і як ви відрізните його від 4J36 (інвар) і 4J33 за вибором матеріалу?
A: Основне правило вибору: для герметичного ущільнення скло-метал виберіть 4J29; для стабільності розмірів без вимог до ущільнення виберіть 4J36.
- 4J29 (Ковар):Система Fe‑Ni‑Co, призначена для герметизації твердого скла. Забезпечує надійну герметичність після герметизації – найкращий вибір для вакуумної електроніки та напівпровідникових виводів
- 4J36 (інвар):Fe‑Ni сплав із низьким коефіцієнтом розширення без кобальту, зосереджений на надзвичайно низькому розширенні при кімнатній температурі – не підходить для ущільнення скла.
- 4J33:Поєднується з керамікою та м’яким склом. Його діапазон CTE відрізняється від 4J29 – в основному використовується для керамічної упаковки.
Q5: Які типові застосування 4J29?
A: Вакуумні електронні пристрої, передавальні трубки, магнетрони, герметичні контакти реле; основи упаковки напівпровідникових інтегральних мікросхем і свинцеві каркаси; аерокосмічні герметичні з'єднувачі; оптоелектронні компоненти, вакуумні інструменти, медичні герметичні пристрої та мікрохвильові пристрої, що герметизують скло до металу.
Q6: Які загальні ризики під час купівлі 4J29 і які перевірочні документи ви надаєте?
A: Загальні ризики: вміст домішок перевищує ліміти, невідповідні значення КТР, відсутність водневого відпалу, недостатня чистота поверхні – що призводить до витоку після герметизації або розтріскування внаслідок термічного циклу; заміна звичайними підробленими матеріалами зі сплаву Fe‑Ni.
Документація на поставку: Оригінальний МТС (сертифікат випробування матеріалу), звіт про спектральний аналіз, звіт про випробування КТР, металографічний огляд – усе з повною відстежуваністю партії. Ми також можемо постачати попередньо очищені заготовки за запитом, придатні для пакувальників OEM і кваліфікації проектів вакуумної електроніки.
Q7: Ваш матеріал сертифікований? Яку документацію ви надаєте?
В: Так. Кожна партія постачається з офіційним сертифікатом прокатного випробування (MTR), який підтверджує відповідність стандартам ASTM F15, AMS 7727 і MIL‑I‑23011 клас 1. Сертифікат містить аналіз хімічного складу, механічні властивості та результати перевірки розмірів. Ми також надаємо комерційний рахунок-фактуру, пакувальний лист, коносамент, сертифікат походження та документи про преференційне походження, якщо це можливо.
Q8: Який час для нестандартних розмірів?
A: Стандартні розміри відправляються протягом 10-15 днів. Індивідуальні діаметри, довжини та товщини зазвичай готові через 15–25 робочих днів – значно швидше, ніж 60–90 днів, зазначених багатьма підприємствами США та Європи.
Q9: Чи можна зварювати, паяти або покривати Kovar?
В: Так. Kovar можна зварювати, паяти та покривати, якщо використовуються відповідні процеси. Покриття нікелем і золотом зазвичай застосовують для додаткового захисту від окислення, здатності до спаювання або спеціальних вимог до ущільнення. При зварюванні рекомендується дотримуватися заходів проти окислення - сплав легко окислюється при високих температурах на повітрі.
Q10: Чи можу я запросити зразки перед розміщенням оптового замовлення?
A: Абсолютно. Ми пропонуємо зразки кількості для оцінки клієнта. Будь ласка, повідомте нам свої необхідні характеристики (діаметр, товщина стінки, довжина та стан поверхні), і ми швидко організуємо доставку. Для нового клієнта ми повинні оплатити витрати на зразки, оскільки витрати на зразки старих клієнтів зазвичай зараховуються на ваше наступне масове замовлення.
Q11: Яка мінімальна кількість замовлення (MOQ)?
A: Зазвичай MOQ становить 50 кг, ми завжди очікуємо більше можливостей з вами. Але для деяких особливих матеріалів або особливих розмірів давайте повідомимо фактичний статус.
Q12: Які умови оплати ви приймаєте?
В: Ми приймаємо T/T, L/C та інші поширені методи. Для нових клієнтів ми зазвичай вимагаємо 50% депозиту та 50% балансу перед відправленням. Для довгострокових партнерів можливі гнучкі умови
Q13: Чи виконує HSMetal NDT на продуктах Kovar?
В: Так. Щоб відповідати аерокосмічним і напівпровідниковим стандартам, наші прутки, труби та прецизійні деталі ASTM F15 (4J29) проходять суворе випробування на проникнення барвників (PT) відповідно до ASTM E165. Це гарантує відсутність поверхневих тріщин, пористості або нахилів, які можуть порушити герметичне ущільнення скла та металу.
Q14: Що робити, якщо я виявлю проблеми з якістю після отримання товару?
A: Ми надаємо 100% гарантію якості. Якщо буде виявлено будь-яку невідповідність, надайте фотографії та дані випробувань протягом 7 робочих днів після отримання. Ми відповімо протягом 48 годин і погодимо умови заміни, повернення або компенсації.
